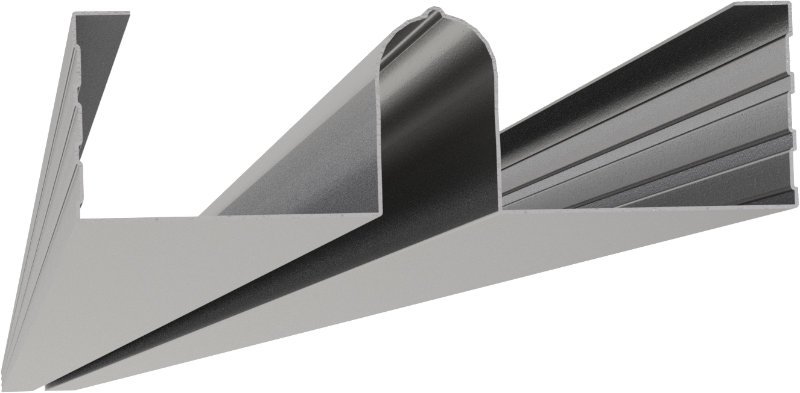

Stropní profil NEOMEGA

Systém stropního topení/chlazení

Je ideální pro zachování tepelné pohody po celý rok. Upravený stropní profil má speciální plochu pro sálání tepla do místnosti.

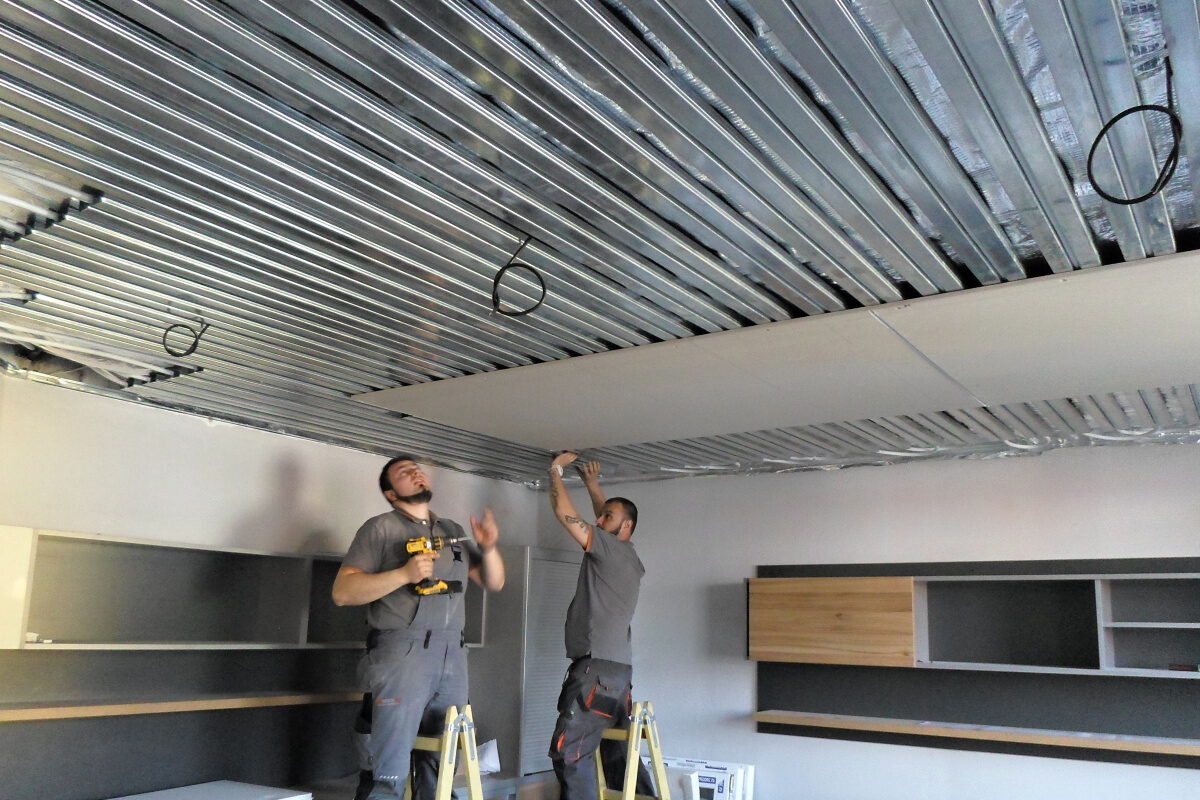

Jednoduchá montáž sádrokartonového podhledu a nízká konstrukční výška od 6 cm umožňuje využít stropní vytápění a chlazení pro novostavbu i rekonstrukci.

Jak funguje stropní topení

Stropní topení funguje na principu sálání tepla podobně jako slunce. Všechny plochy v místnosti jsou přímo nebo nepřímo odrazem tepelných vln ohřívány včetně podlahy.

Díky velké vyzařovací ploše zaručuje stropní topení udržení rovnoměrné hladiny teploty ve vnitřním prostoru a to při minimálních ztrátách topného výkonu.

Jednou z výhod stropního topení je relativně rychlá tepelná odezva 5-60 minut a stejná teplota bez výkyvů po celý den.

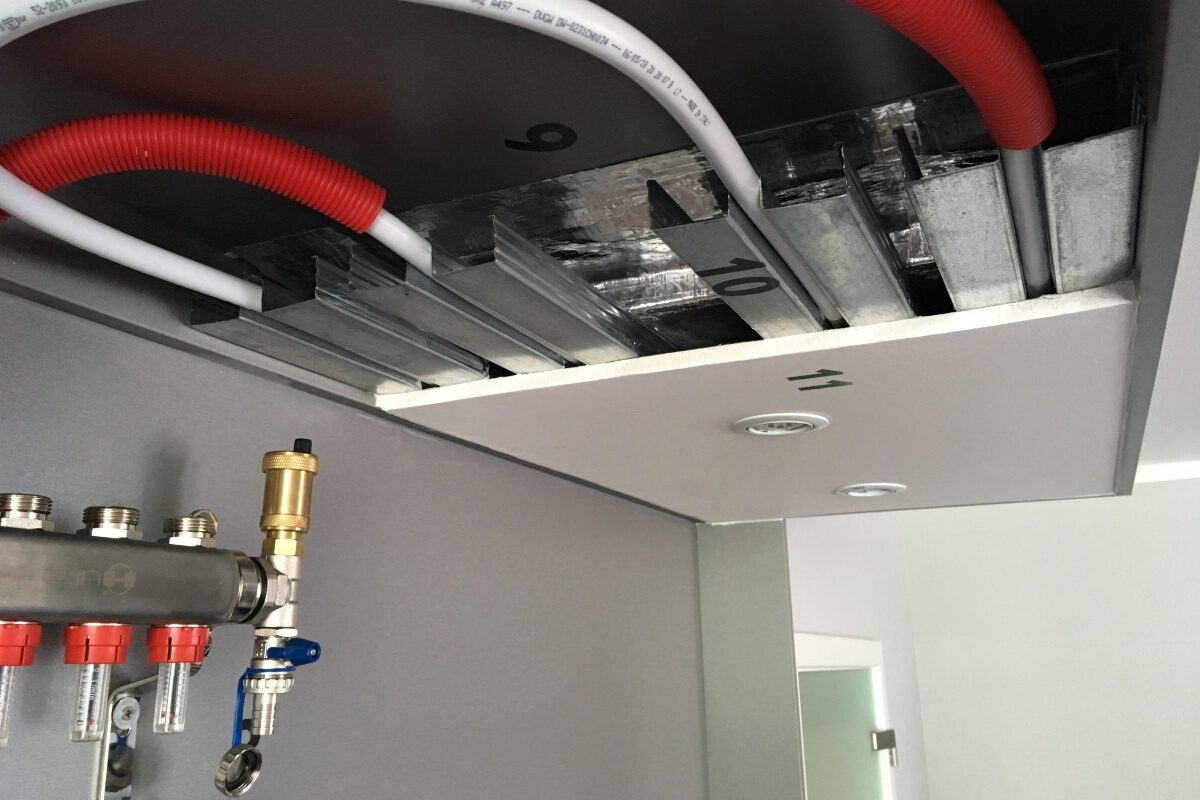

SYSTÉM STROPNÍHO TOPENÍ A CHLAZENÍ SE SKLÁDÁ ZE 3 ČÁSTÍ

  1. Speciální profily o standardní délce 4 bm pro potrubí PEX/AL/PEX 16/2
  2. Běžná sádrokartonová konstrukce

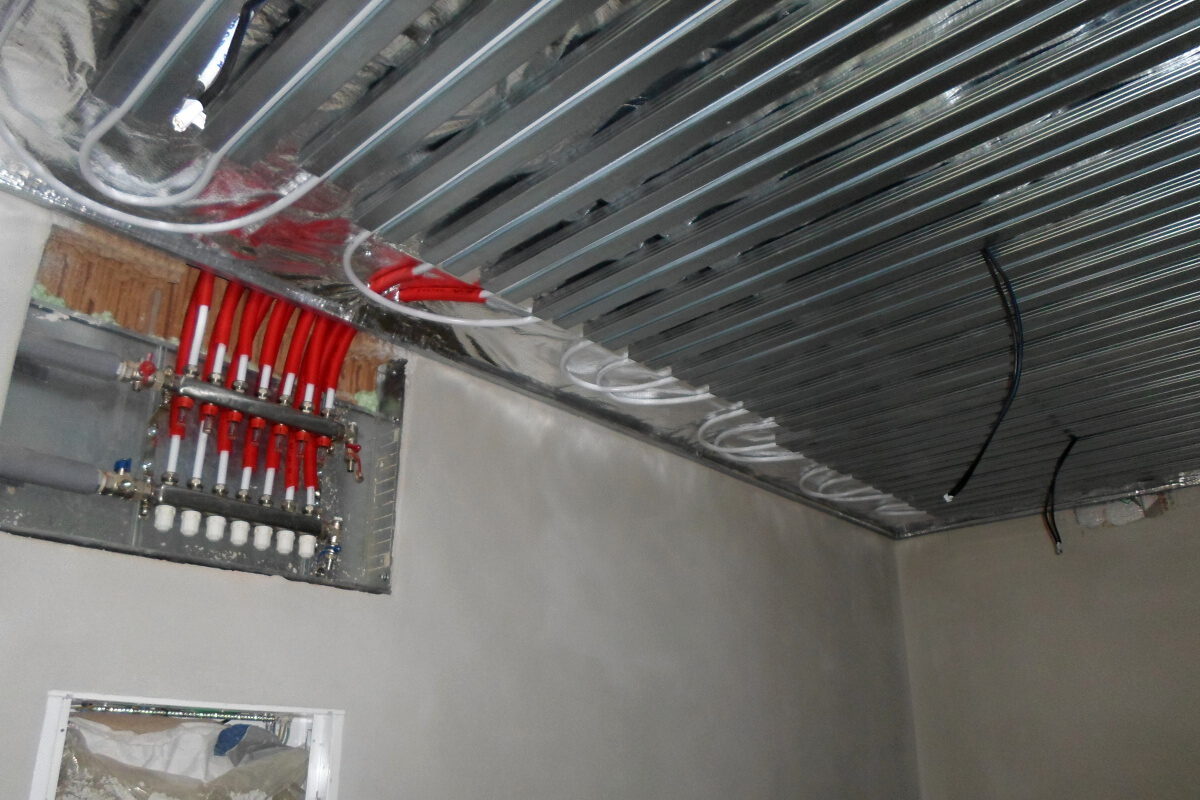

  3. Rozdělovač, kterým se nastaví průtok vody a a jeho napojení na zdroj tepla (tepelné čerpadlo)

Hmotnostní konstrukce

Hmotnost celé konstrukce závisí především na typu způsobu provedení sádrokartonových desek. Desky váží přibližně 10 kg/m2 (závisí na
provedení desky, množství vrutů, spárování a případně vrstvě omítky).

Pokud má být sádrokartonová konstrukce dostatečně zavěšena, připočítejte k dané hmotnosti dalších zhruba 7-10 kg.

Běžný metr profilu – hmotnost cca 1.00 kg
Běžný metr potrubí – hmotnost cca 0.10 kg
Objem vody v běžném metru potrubí – hmotnost cca 0.14 kg

Příklad výpočtu hmotnosti čtverečního metru

Rozteč profilů 125 mm 150 mm 175 mm
SDK deska 12,5 mm 10,00 kg 10,00 kg 10,00 kg
Profil NeoMega 7,50 bm 6,60 bm 5,70 bm
Potrubí 16/2 9,00 bm 8,00 bm 7,00 bm
Objem vody v potrubí / m2 1,26 kg 1,12 kg 0,98 kg
Celkem cca 1m2/kg 23 kg 21 kg 19 kg

Souhrn topných a chladících výkonů

Měření vychází z normy DIN EN 14240, DIN 4715, DIN 14037
Rozteč profiluZáklopChlazení Δ t: 8KChlazení Δ t: 10KTopení Δ t: 10KTopení Δ t: 10K
125 mmnení49 W62 W93 W80 W
125 mmSDK 12,5 mm33 W42 W 63 W 54 W
250 mmSDK 12,5 mm23 W 27 W 41 W 38 W
